铁附件-辅助横担安装的构件
时间：2020-06-20

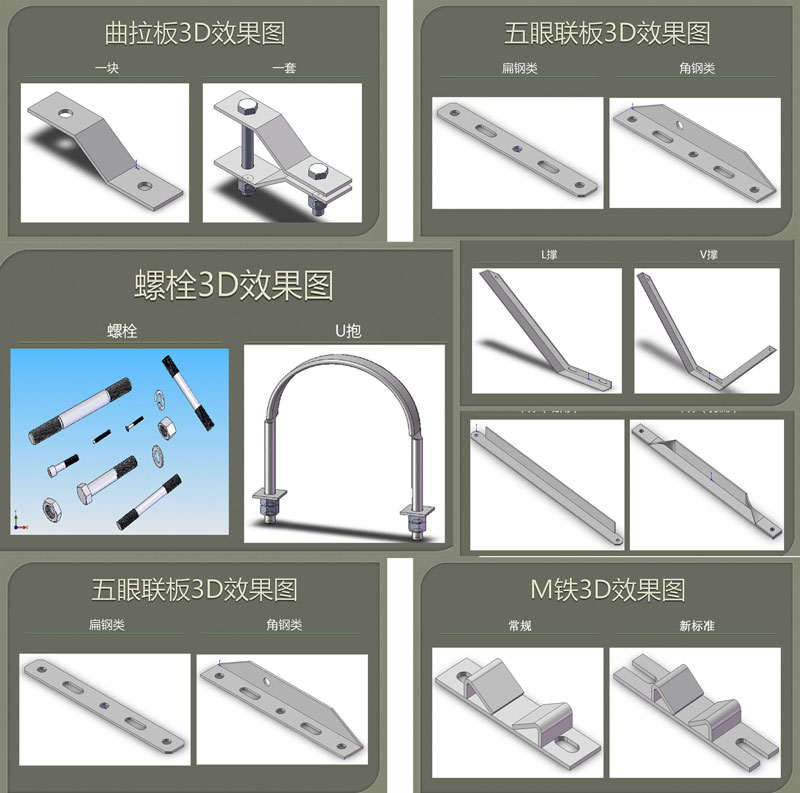

辅助横担安装的构件有M铁、五眼联板、曲拉板、撑脚、螺栓等。
a）M铁， 又名M型垫铁，用于辅助角钢类横担与电杆联接。主要材料为扁铁，其规格根据安装电杆位置确定。为使M铁的安装范围增大，其双头栓孔均加工成40长条孔（腰子孔）。其型号规格表达式为：-a×b×D，如-60×6×190。
b）五眼联板，又名五孔拉板、双横担联板，顾名思义其面有五个孔。一般用于10KV及以下架空线路转交及终端杆中，联接在转角、耐张单杆两横担的瓷瓶孔上，起到联接双横担，达到固定和安装标准金具的作用。其联板上两条孔中心距随安装电杆大小的不同而不同，长度也随两条孔中心距变化而变化。其五眼联板规格表达式为-B×b×l,如-60×6×470；
c）曲拉板，又名铁拉板、Z字铁，一般2块为一套，其规格根据所用扁铁规格来表示，如-40×4×250。注：定货时除了需要明确的规格型号外，还应明确单位是“块”还是“套”。
d）螺栓，螺栓有双头栓、单头栓及穿钉，双头栓又名双头螺柱，即两头车丝的螺栓，用来连接存在距离的两个构件，一般每头带两个螺帽。其规格型号为Md×l,如M16×250；单头栓一般为一个螺帽，而穿钉一般为双帽双垫。注：订货时应明确螺帽数及垫圈数，若不明确，则按单帽配。
e）U抱，即U型抱箍，又名圆钢抱箍，用圆钢加工而成，用于单根角钢类构件与圆杆件的联接。其一般每套含4颗螺母，2块方垫。其规格根据所用圆钢规格和所抱杆件位置的直径表示。其规格表达式为：Φd×D，如Φ16×250。注：订货时应明确规格型号。
f）撑脚，有单撑、V撑及L撑之分，单撑又有几种，即扁铁型、打扁、切角等，而V撑又名元宝撑脚，均用于10KV及以下线路工程加强横担受力。单撑需用撑脚抱箍辅助安装。注：加工斜撑时需明确规格型号及交给你类型或提供相应的加工图纸。
