铁附件-横担介绍

横担

     横担是电线杆顶部横向固定的角铁，上面有瓷瓶，是杆塔中重要的组成部分，用来安装绝缘子及金具，以支承导线、避雷线，并使之按规定保持一定的安全距离。按材料可分为铁横担、瓷横担、合成绝缘横担。（这次主要介绍的是铁横担）。横担按用途分为10KV及以下线路用横担、如单杆横担、门杆横担、抬担、引线横担等及35KV及以上线路用组装横担（直线、转角及耐张）等。辅助安装的金具有M铁、横担联板、撑脚、曲拉板、抱箍、单头栓、双头栓、穿钉等。

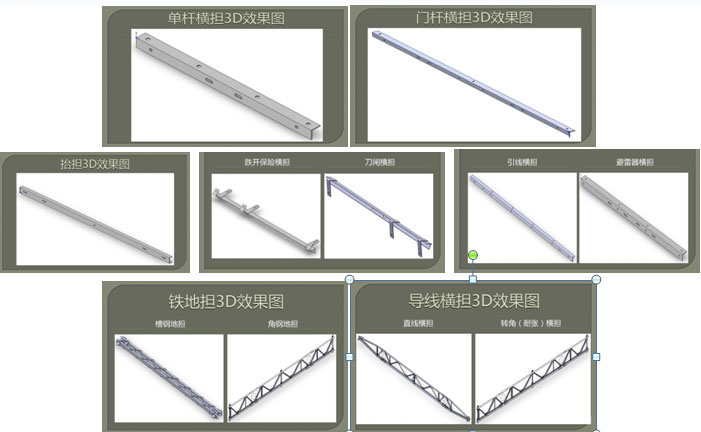

单杆横担

     主要原材料为等边角钢，其规格根据角钢大小及横担长短命名，如：∠63×6×1800。用于10kV及以下输电线路单杆的安装，按安装分为单横担及双横担。注：订货时须明确单杆横担的规格型号及是否增加撑杆孔或提供图纸。

门杆横担

    门杆横担，主要原材料为等边角钢，其规格根据角钢大小及长度来命名，如： ∠90×8×5000。用于10kV及以下输电线路门杆的安装，根据根开的不同，其规格和加工不同。注：订货时须提供准确的规格型号和根开要求或提供相应的加工图纸。

抬担

    抬担，主要原材料为槽钢，是变压器及真空开关的抬梁横担，装在抬抱上面，规格型号以所用槽钢大小及长度表示，如[10×3200 。  注：订货时须提供准确的规格型号及根开或相应的加工图纸。

组装式横担

    组装式横担,分别有地线横担（砼地担、角钢地担及槽钢地担）、导线横担（直线杆横担、转角杆横担及耐张横担）。角钢地担有两种组装方式、一种外形和导线横担类似，另一种角钢反扣，与导线横担主材角钢装法相反。用于35KV及以上线路工程，其规格根据所用杆型表示，即直线杆规格里含有英文大写字母“Z”，如HZM-2等;而转角杆杆含“J”,如：J1等。角钢地担及导线横担主要原材料为角钢、扁铁，槽钢地担主要原材料为槽钢、圆钢、钢板等。注：订货时需提供准确的规格型号、图号及加工图纸。

其他横担

横担除以上涉及到的以外，还有其他的横担，如常说的跌落保险横担、刀闸横担、令克横担、引线横担、进出线横担、避雷器横担等。主要用于10KV及以下线路工程。规格表达均根据所用角钢的规格表示。注：订货时需提供准确规格型号和加工图纸。
